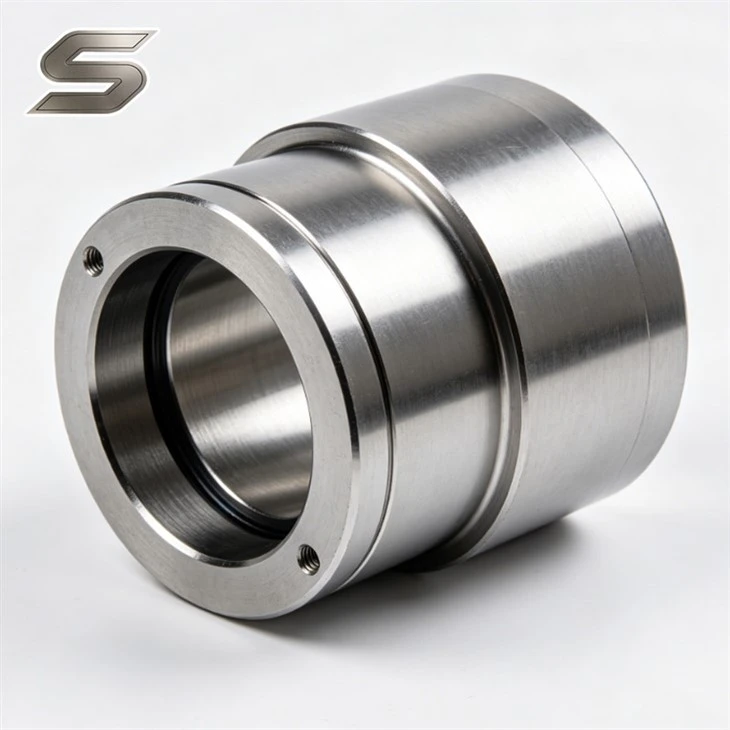

Про наші направляючі втулки стріли
Направляючі втулки стріли – це циліндричні зносостійкі -компоненти, встановлені на шарнірних і ковзних з’єднаннях телескопічної стріли будівельних машин.
Наші індивідуальні втулки напрямної стріли виготовляються за допомогою кування з легованої сталі + повна точна обробка з ЧПУ.
Вони відіграють важливу роль у позиціонуванні, обмеженні та запобіганні-розгойдування під час телескопічного руху стріли, ефективно зменшуючи тертя та уникаючи аномального тремтіння чи стирання.
Основні характеристики наших втулок стріли:
✅ Висока зносостійкість
✅ Точний допуск розмірів
✅ Ударостійкість-
✅ Довгий термін служби для важкого будівництва та видобутку
Матеріали напрямних втулок
Три матеріали, які ми часто виготовляємо:
- 45# (C1045/1.0503): економічна штампована вуглецева сталь для направляючих втулок стріли, економічно вигідна для легких-вантажних будівельних машин і малих стріл
- 40Cr (5140/1.7035): середньо{3}}вуглецева хромосплавна сталь, більш-зносостійка, ніж 45# і дешевша, ніж 42CrMo, краща для обладнання середнього та малого навантаження
- 42CrMo (4140/1.7225): високоякісна-хромо-молібденова легована сталь із чудовою здатністю до гартування, стійкістю до ударів і стирання. Найкраще підходить для поганих умов роботи, наприклад, для високих навантажень, ударів і видобутку
Технічні характеристики
| Пункт | Параметр |
| Назва продукту | Напрямна втулка |
| Додаткові матеріали для кування | 45# (C1045), 40Cr (5140), 42CrMo (4140) легована сталь, інші за потреби |
| Загартована твердість внутрішнього отвору | HRC 48–56 або за кресленням |
| Основна міцність основи | Незагартований сердечник зберігає хорошу ударну в'язкість |
| Застосовне вагове навантаження обладнання | Легке навантаження / Середнє навантаження / Важке та ударне навантаження |
| Нестандартний діапазон розмірів | OD: 100-1500 мм; Довжина: 100-3000 мм |
| Відповідне обладнання | Екскаватор, кран з телескопічною стрілою, кран-з навісною вантажівкою, гідравлічна підйомна платформа, навантажувач з левим кермом для підземних шахт, бурова установка для гірських порід, колісний навантажувач для кар’єрних робіт, шахтний ричстакер |
Стандартизоване кування та механічна обробка забезпечує стабільну преміальну якість
Стабільна преміальна якість, довговічність наших направляючих втулок стріли забезпечується нашими стандартизованими-власними процесами кування, цілеспрямованої термічної обробки та повної точності з ЧПК:
- Ретельний відбір сировини та спектральне тестування партій гарантують незмінний склад матеріалу
- Стабільна високотемпературна-ковка утворює щільну структуру металевого зерна, забезпечує виняткову ударостійкість
- Індукційне гартування внутрішнього-отвору створює високу зносостійкість поверхні, зберігаючи міцність основного матеріалу
- Посттермічна обробка усуває внутрішню напругу, зменшує розмірну деформацію при прецизійній обробці
- Багато{0}}осьова обробка з ЧПК забезпечує жорсткі допуски та гладкі внутрішні поверхні
Процес індивідуального замовлення малюнків
- Надішліть нам повні інженерні креслення
- Наша технічна команда перевіряє здійсненність креслення та надає цільову відповідність матеріалу
- Розробити ексклюзивні кувальні заготовки та сформулювати відповідні параметри процесу гартування
- Виготовлення зразків + тестування на твердість, розміри та збірку
- Масове виробництво після підтвердження зразка клієнта
- Повна перевірка якості перед відправкою
Довідка про вибір робочих умов
- Невелике навантаження, низька частота тертя для внутрішнього будівельного обладнання → 45# направляючі втулки з вуглецевої сталі
- Середнє навантаження, звичайне міське підйомне обладнання → напрямні втулки з легованої сталі 40Cr
- Важкі навантаження, часті удари, запилені підземні шахтні середовища → напрямні втулки з легованої сталі 42CrMo
Запитання, які можуть виникнути
З: Чому індукційне гасіння виконується лише на внутрішньому отворі, а не на всій втулці?
Відповідь: Його метою є формування -зміцненого за глибиною шару, щоб протистояти тертю ковзання або обертання на внутрішній поверхні отвору, водночас зберігаючи серцевину втулки з хорошою міцністю, що запобігає розтріскуванням і руйнуванню під частими ударними навантаженнями стріли. Якщо вся втулка повністю загартована, втулка стане крихкою і легко зламається під час роботи.
П: Якої твердості та глибини загартованого шару можна досягти після індукційного гартування?
A: HRC 48–56, ми можемо регулювати твердість і глибину зміцненого шару відповідно до вимог.
З: Для якої будівельної та гірничої техніки ви виробляєте направляючі втулки стріли?
A: Екскаватори, крани з телескопічною стрілою, крани-на вантажівках, гідравлічні підйомні платформи, підземні навантажувачі LHD, бурові установки для кам’яних порід, колісні кар’єрні навантажувачі та шахтні ричстакери для будівництва та підземних шахт.
Питання: Який мінімальний запит на втулки направляючої стріли?
A: 1 шт
З: Як запобігти іржі втулок із легованої сталі під час тривалого морського транспортування?
Відповідь: шляхом нанесення антикорозійної олії та обгортання пластиковою плівкою, а потім пакування їх у герметичні фуміговані дерев’яні ящики.
Питання: Чи можна використовувати напрямні втулки з 42CrMo в запорошених підземних шахтах?
В: Так. 42CrMo легована сталь має чудову зносостійкість і ударостійкість, ідеально адаптуючись до високих-запиленості, важких-навантажень і частих ударів підземних умов роботи в шахтах.
